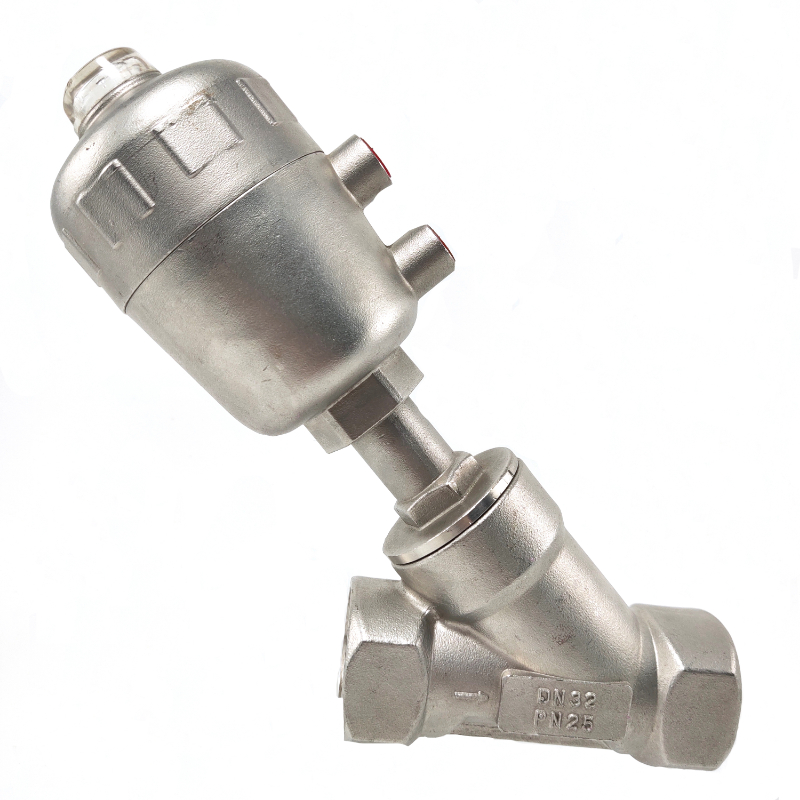

全不銹鋼內螺紋氣動角座閥規范標準：
◇型號：TM2000系列
◇尺寸：DN25-DN80
◇壓力等級：≤PN16
◇適用溫度：≤220℃
◇壓力等級：≤PN16
◇適用溫度：≤220℃
◇連接方式：法蘭、螺紋、焊接、卡箍
◇驅動方式：氣動
全不銹鋼內螺紋氣動角座閥材質：
◇閥體：不銹鋼
◇密封：聚四氟乙烯
全不銹鋼內螺紋氣動角座閥結構特點：
?獨特的固定式活塞密封
延長閥桿行程，使閥腔更加平緩，擴大閥腔的流通截面，增加30%流量。
?長壽命閥桿
為延長壽命，閥桿均采用不銹鋼316/不銹鋼316L（ARES），并采用契形特氟隆（PTFE）密封，閥桿自動校正位置，自潤滑，免維護。
?先進的氣動執行器
工程塑料外殼，低摩擦黃銅鍍鎳活塞，內部元件自動潤滑，免維護，可360°轉動，與電磁閥連接為NAMOR接口，分常閉、常開型。
?大流量閥體
更合理的閥腔設計，減少流體阻力，結合。加長行程的閥桿，流量增加30%。壽命高達200-700萬次。
全不銹鋼內螺紋氣動角座閥適用范圍：
水、液體、中性氣體、水蒸氣、輕微腐蝕性氣體及液體.
全不銹鋼內螺紋氣動角座閥外形尺寸
接口D [英寸] | 內孔 [mm] | 執行機構尺寸 [ mm] | A | B | C | E | F | H | A/F |
G1/2″ | 15 | 50 | 85 | 173 | 13 | 64 | 44 | 137 | 27 |
G3/4″ | 20 | 50 | 95 | 178 | 14 | 64 | 44 | 145 | 32 |
G 1″ | 25 | 63 | 105 | 200 | 18 | 80 | 52 | 173 | 41 |
G1 1/4″ | 32 | 63 | 120 | 225 | 19 | 80 | 52 | 210 | 50 |
G1 1/2″ | 40 | 63 | 130 | 235 | 19 | 80 | 52 | 245 | 55 |
G 2″ | 50 | 80 | 150 | 290 | 23 | 101 | 61 | 301 | 70 |
G2 1/2″ | 65 | 80 | 185 | 315 | 30 | 101 | 61 | 315 | 70 |
